全自动定点定位抓取智能起重机

一、产品概述

针对冶金原料库、钢材仓储、重型机加工车间人工操作行车定位不准、反复对位耗时、物料磕碰损耗、高空作业安全隐患大等行业痛点，本厂自研全自动定点定位抓取智能起重机，也常被业内称作高精度自动定位智能天车。整套设备搭载自主研发闭环定位控制系统，依靠 PLC 程序协同柔性编码带位移传感器、编码器读码头完成全行程位置实时监测，大车、小车、起升机构可一键自动对位定点抓取，无需人工反复校准，适配工厂 24 小时连续化批量转运作业，是车间实现无人化起重改造的核心设备。

二、整机硬件结构设计

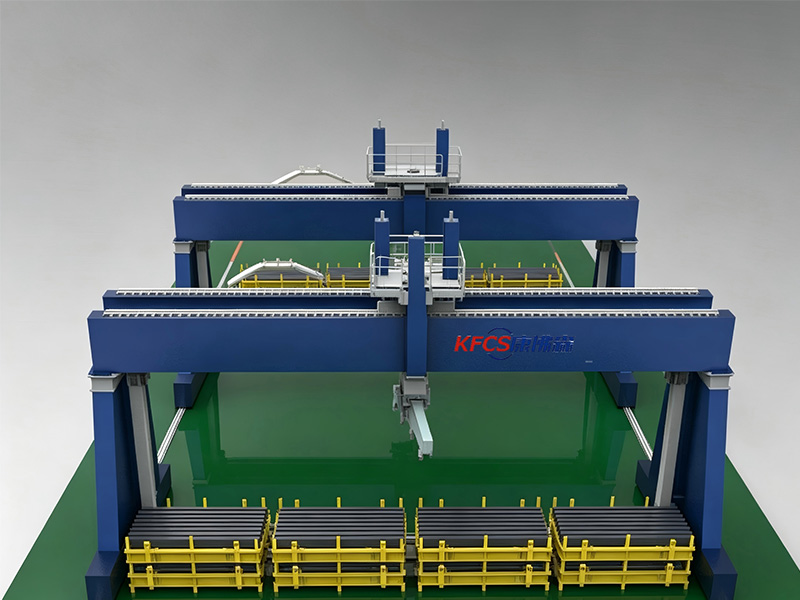

整套全自动定点智能起重机由前后双主梁、横向运行轨道、回转行走总成、起升抓取机构、封闭式操作驾驶室、多组位移检测元器件组合而成。

前后主梁内侧铺设两条平行横向轨道，轨道中间架设可左右平移的回转机构，回转机构内部单独设置导轨，起升抓取总成沿导轨往复移动，完成物料横向转运；

主梁一端外侧加装密闭操作驾驶室，内部配备可视化指示灯与高清数据显示屏，实时展示设备行走坐标、故障代码、定点抓取完成提醒；

横向轨道内置柔性编码带位移传感器，起升机构配套专用编码器读码头，二者形成双重位置反馈体系，保障全程位置数据无偏差；

主梁两端配备独立运行驱动机构，搭配变频调速电机，整机启停、加减速运行平稳，无冲击晃动，降低工件掉落风险。

整体机械一体化集成设计，拆装、检修简单，既能配套全新生产线，也可直接用于老旧普通行车升级改造，是性价比很高的车间自动抓取天车改造设备。

三、高精度自动定位控制系统工作原理

智能起重机精确自动定位控制系统是设备实现无人定点抓取的核心，整套控制链路由主令操作单元、PLC 可编程控制器、变频驱动模块、工业电机、起升抓取执行总成依次串联闭环控制。

执行总成搭载专用位置传感器，实时采集当前行走坐标并传输至 PLC 信号输入端；控制系统无需提前录入复杂动态行走点位，仅对比预设目标停止坐标与实时反馈位置差值，自动计算设备实时运行速度，通过变频器调节电机转速，自主完成高速行驶、减速缓冲、精准停靠全流程，最终稳定停在预设抓取点位。

这套PLC 闭环定点抓取控制系统优势突出：无需高价伺服电机，普通工业电机即可满足毫米级定位需求；PLC 运算负荷低，设备长时间连续作业不卡顿，整套电控硬件采购、维护成本远低于市面同类智能起重设备。

四、产品核心优势

定位精度高：柔性编码带 + 编码器双重位置反馈，全自动定点定位抓取智能起重机定点停靠误差极小，大幅减少钢材、重型工件磕碰报废；

改造成本更低：通用电机 + 常规 PLC 电控方案，无需高端工控配件，老旧行车智能化改造整体造价降低 30% 左右；

运维简单易上手：控制逻辑简洁清晰，故障信息直接在驾驶室显示屏展示，维修人员可快速定位故障点位，降低停机时长；

车间转运效率大幅提升：全自动自主对位抓取，省去人工反复调整工序，单批次重型物料转运效率提升 40% 以上；

适配多行业定制：可根据厂房跨度、起升吨位、物料尺寸定制主梁长度、行走行程、抓取夹具，支持仓库无人化智能天车全套配套。

五、适用行业场景

本款全自动定点定位抓取智能起重机广泛适配多类重型物料转运场景：机械加工重型工件转运、钢材原料仓储、有色金属冶炼车间、建材大宗原料堆场、模具车间流水线上下料。

针对重复性、大批量物料抓取工况优势最为明显，设备出厂完成程序预设，现场安装调试完毕即可投入全自动运行，厂家可提供上门电控调试、整机维护全流程配套服务。

六、FAQ 问答

Q1：全自动定点定位抓取智能起重机依靠什么元件实现精准定位？

A：设备依靠轨道内置柔性编码带位移传感器搭配起升机构编码器读码头双重采集位置数据，配合PLC 闭环定位控制系统实时反馈坐标，计算调速，实现毫米级定点停靠抓取，区别于普通红外定位天车，不受车间粉尘、光线干扰，稳定性更强。

Q2：老旧普通行车能不能升级改造为高精度自动定位智能天车？

A：完全可以。本厂支持各类老式单梁、双梁行车智能化改造，仅加装位移传感、PLC 变频控制模块即可实现全自动定点抓取，无需整体更换主梁，是低成本落地车间自动抓取天车改造的优选方案。

Q3：智能起重机精确自动定位控制系统必须使用伺服电机吗？

A：不需要。这套闭环控制系统适配普通工业变频电机，无需采购高价伺服硬件，PLC 程序运算压力小，更新频率要求低，既能保证抓取定位精度，又能大幅降低设备采购与后期维修成本。

Q4：仓库无人化智能天车一次可以预设多少个定点抓取工位？

A：电控系统无固定工位数量限制，可根据仓库料区、料垛数量自由录入数十至上百个定点坐标，切换工位一键完成自动行走对位，适合大型钢材仓库、原料堆场批量循环取料作业。

Q5：粉尘大的冶炼车间使用全自动定点智能起重机，传感器容易损坏吗？

A：配套的柔性编码带位移传感器做了防尘密封防护处理，编码器读码头采用耐磨防尘外壳，适配冶金、建材多粉尘恶劣工况，日常仅需定期简单清理即可长期稳定运行。

Q6：和普通人工操作天车相比，全自动定点定位抓取智能起重机能节省多少人工成本？

A：单台智能天车可减少 1-2 名现场操作工人，同时避免人工对位失误造成物料损耗，结合转运效率提升，多数客户 3-6 个月即可收回智能化改造成本。
