桁架机械手

在机加工智能化升级浪潮中，桁架机械手作为龙门式直角坐标自动化设备，是实现数控加工车间无人化作业的核心装备。整套设备依靠集成式自动化控制逻辑，一站式完成生产线工件上料、下料、工位翻转、工序转运等全流程作业，可匹配数控车床、立式加工中心、平面磨床、插齿机、清洗机等绝大多数金属切削加工设备，广泛应用于汽配、轴承、模具、五金精密加工行业。

一、桁架机械手基础组成与运动原理

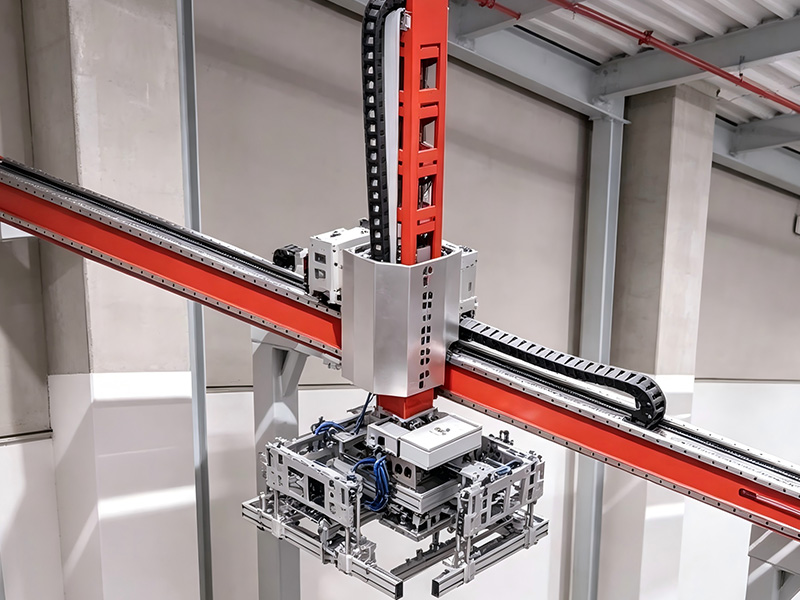

桁架机械手行业内也常被称作龙门机器人、直角坐标型工业机械手，整套设备由三大核心模块构成：机械主体桁架结构、伺服驱动传动系统、可编程电气控制系统，设备沿 X、Y、Z 二维 / 三维直角坐标系完成直线精准位移，属于工业领域较早落地商用的标准化机器人品类。

现阶段国内机械加工、锻造热处理、精密铸造等场景对自动化机械手需求持续上涨，但市面设备在负载区间、运行精度、长期稳定性层面参差不齐，定制化适配能力仍是多数加工厂选型的核心痛点。

1.1 主体机械框架

设备主梁主体采用加厚钢结构焊接成型，通过有限元力学仿真优化截面结构，兼顾整体刚性与轻量化，长期高速运行无明显抖动、形变；立柱、底座配套加厚支撑件，可承载重型工件长时间连续作业。

导轨分两种成熟方案供客户选配：滚轮重载导轨、精密直线导轨，适配轻载高速、重载低速两类产线需求。

1.2 传动驱动系统

主流传动结构选用齿轮齿条传动模式，全模块化标准化组装，后期零部件更换、设备维护简单便捷；也可根据行程、精度需求替换同步齿形带、精密滚珠丝杠传动方案。整套传动搭配伺服电机驱动，速度可调、定位误差极小。

1.3 智能控制系统

配套独立控制柜，支持多台机床联动调度，可自定义取料、送料、翻转、码垛动作逻辑，具备故障自动报警、运行数据存储、远程调试功能，快速搭建无人工加工单元。

二、产品核心硬件参数与负载区间

康佛森系列桁架机械手采用标准化模块化设计，核心性能优势集中在大负载、长行程、高重复定位精度：

1、负载覆盖区间：100kg‑4000kg，从小型精密零件到重型锻件均可适配；

2、运行特性：移动速度快、整机刚性强、全程运行平稳，长时间不间断生产故障率低；

3、拓展性：末端可快速换装真空吸盘、气动夹爪、定制工装夹具，适配圆形、方形、异形工件抓取；

4、运维优势：模块化拆分结构，故障部件单独更换，无需整体拆机，大幅降低产线停机维修时长。

三、桁架机械手落地应用价值

将桁架机械手与数控机床联动组合，可搭建全自动化无人上下料机加工单元，对比人工操作具备多重降本增效优势：

1、产能提升：设备 24 小时连续无间断作业，规避人工换班、疲劳停工损耗；

2、人力成本削减：单套龙门桁架可替代 2‑4 名上下料操作工，长期节省薪资、管理成本；

3、加工一致性提升：机械抓取定位稳定，避免人工装夹偏差，降低工件报废率；

4、车间标准化管理：减少现场人工干预，降低工伤、操作失误风险，适配数字化智能工厂建设。

四、设备适配行业与配套机床类型

1、金属切削加工：数控车床、加工中心、内外圆磨床、插齿机、珩磨机、清洗机；

2、重型锻压行业：锻件转运、热处理工位自动上下料；

3、汽配零部件：曲轴、轮毂、轴承套圈批量自动化加工转运；

4、模具五金：精密模具钢料自动送料、成品下料码放。

常见问答 FAQ

Q1：桁架机械手和普通六轴机器人区别是什么？

A：桁架机械手为龙门直角坐标结构，行程更长、重载能力更强，专门适配机床上下料；六轴机器人柔性强，但负载、长行程成本更高，多用于装配、喷涂场景。机加工产线优先选桁架机械手性价比更高。

Q2：桁架机械手最大能承载多重工件？

A：标准机型负载区间 100kg‑4000kg，可根据工件重量、跨度定制加厚桁架结构，满足重型锻件、大型模具转运需求。

Q3：桁架机械手可以搭配多台加工中心联动吗？

A：支持，控制系统支持多机床联动调度，单套龙门桁架可横跨 2‑6 台数控设备，实现多工序连续自动化流转。

Q4：桁架机械手后期维护麻烦吗？

A：整机模块化设计，导轨、齿条、伺服电机均可单独拆装更换；日常仅需定期加注润滑油，故障报警精准定位零部件，维护简单，停机时间短。

Q5：桁架机械手末端夹具支持定制吗？

A：支持，可根据工件外形定制气动夹爪、真空吸盘、抱夹工装，圆形、方形、异形锻件、板材均可匹配专属抓取方案。

Q6：桁架机械手多久可以交付安装？

A：标准轻载机型 7‑10 天交付；重载定制桁架根据跨度、负载需求，生产周期 15‑30 天，上门安装调试同步培训操作人员。
